Grundlæggende info
| Model nr. | MXL, XL, L, H, XH, XXH, T2.5, T5, T10 osv. |
| Materiale | Aluminium |
| Overfladebehandling | Sort belægning/klar oxidation/nikkelbelagt/zink |
| Anvendelse | Industri |
| OEM | Acceptabel |
| Forsendelsesvej | DHL, TNT, UPS, EMS, FedEx |
| Garanti | 1 år |
| Farve | Hvid/sort/andet |
| Certifikat | Rohs |
| Hårdhed | Hærdet |
| Manipulere måde | Semi-automatisk manipulation |
| Fremstillingsmetode | Støbt gear |
| Tandet delform | Dobbelt spiralformet gear |
| Ændrer måde | Blandet |
| Slags | Cirkulært gear |
| Varemærke | Jbosun |
| Specifikation | SGS, Rohs |
| Oprindelse | Shenzhen Kina |
| HS -kode | 84839000 |
Produktbeskrivelse

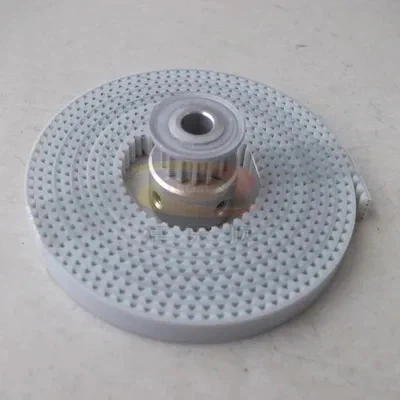

T2.5-timing-remskiven er en præcisionskomponent designet specifikt til mikrooverførselssystemer med høje-præcision tandprofiler og letvægtsmaterialer, der perfekt opfylder kravene i lavt drejningsmoment, højhastighedspræcisionsudstyr.
Vores produkter anvendes bredt på sikkerhed, keramik, træ, træ, metalplast, trykning, emballering, tekstil, mad, tobak, instrument, kommunikation og kabel, elektronik, bil, sport og andre industrier med mekanisk transmission.
| Timing remskive | |||||||
| Slags | Bælte nominel bredde | Remskivebredde | Trin/hub | Flangediameter | Flangetykkelse | Antal tand (eller som plan) | |
| T Type |
MXL | 3,048mm ~ 25,4 mm | 4mm ~ 27mm | som din anmodning | som standard | 1. 0 mm ~ 3. 0 mm | 15~200 |
| XL | 4,826mm ~ 50,8 mm | 6mm ~ 52mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
| L | 9.398mm ~ 76,2 mm | 11mm ~ 79 mm | 1,5 mm ~ 3. 0 mm | 10~200 | |||
| H | 9.398mm ~ 101.6mm | 11mm ~ 105 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
| Xh | 19.05mm ~ 127 mm | 21 mm ~ 131 mm | 1. 0 mm ~ 3. 0 mm | 18~120 | |||
| Xxh | 25,4 mm ~ 152,4 mm | 29 mm ~ 158 mm | 2. 0 mm ~ 3. 0 mm | 18~120 | |||
| T2.5 | 3mm -30 mm | 4mm -32 mm | 1. 0 mm ~ 3. 0 mm | 12~200 | |||
| T5 | 4mm ~ 50 mm | 5mm -52 mm | 1. 0 mm ~ 3. 0 mm | 10~300 | |||
| T10 | 10 mm ~ 100 mm | 11mm ~ 102mm | 1,5 mm ~ 3. 0 mm | 12~200 | |||
| T20 | 20 mm ~ 100 mm | 22mm ~ 103mm | 1,5 mm ~ 3. 0 mm | 18~120 | |||
| At5 | 6mm ~ 50 mm | 7mm ~ 52mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| Ved10 | 10 mm ~ 100 mm | 11mm ~ 102mm | 1,5 mm ~ 3. 0 mm | 12~200 | |||
| AT20 | 20 mm ~ 100 mm | 22mm ~ 103mm | 1,5 mm ~ 3. 0 mm | 18~120 | |||
| ARC -type | 2M | 3mm -30 mm | 4mm ~ 32mm | 1,5 mm ~ 3. 0 mm | 15~200 | ||
| 3M | 3mm -30 mm | 4mm ~ 32mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| 5M | 10 mm ~ 50 mm | 11mm ~ 52mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| 8M | 10 mm ~ 85 mm | 12mm -87 mm | 1. 0 mm ~ 3. 0 mm | 16~200 | |||
| 14M | 20 mm ~ 115 mm | 22mm -119 mm | 1,5 mm ~ 3. 0 mm | 18~200 | |||
| S2M | 3mm -30 mm | 4mm ~ 32mm | 1. 0 mm ~ 3. 0 mm | 15~200 | |||
| S3M | 3mm -30 mm | 4mm ~ 32mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| S5M | 10 mm ~ 50 mm | 11mm ~ 52mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| S8M | 10 mm ~ 85 mm | 12mm -87 mm | 1,5 mm ~ 3. 0 mm | 16~200 | |||
| 2GT | 3mm -30 mm | 4mm ~ 32mm | 1. 0 mm ~ 3. 0 mm | 15~200 | |||
| 3GT | 3mm -30 mm | 4mm ~ 32mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| 5GT | 10 mm ~ 50 mm | 11mm ~ 52mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| 8mgt | 10 mm ~ 85 mm | 12 mm ~ 87mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
Kernefordele
Ultra præcision tandprofil bearbejdning
Strengt efter T2.5 -tandprofilens internationale standard ved anvendelse af CNC numerisk kontrolslibningsteknologi er den kumulative fejl i tandhøjden mindre end eller lig med 0. 01mm, hvilket sikrer nul clearance, der meshing med det synkrone bælte og forhindrer trintab eller slip.
Let og holdbart design
Materialet kan vælges fra 6061 aluminiumslegering (anodiseret overflade) eller 304 rustfrit stål (spejlpoleret), der kun vejer 5-20 g, med både slid- og korrosionsbestandighed og en levetid på over 50000 timer.
Ultra tynd og kompakt struktur
Den minimale tandbredde er 3 mm, der er egnet til mikromotorer (såsom NEMA 8/11 Stepper Motors) og installation i smalle rum, der understøtter tilpasning af 0. 5mm blænde for at imødekomme integrationskravene til miniaturiserede enheder.
Silent Low Backlash Transmission
Tandprofilen optimeres af R-vinkel og gennemgår sekundær polering med en kørende støj på mindre end 3 0 dB og et tilbageslag på mindre end eller lig med 0,05 grad. Det er velegnet til præcision optisk kalibrering og udstyr til laboratoriekvalitet.
Multi -scenariets kompatibilitet
Understøtter T2.5-synkrone bælter (gummi/polyurethan) og er kompatibel med MXL-profiler (tilpasset overgangsdesign), og tilpasning til open source-hardware (såsom Arduino, Raspberry PI) førersystemer.
